Energiesensor - dnt-LW-ESI inkl. Datenplattform

Das dnt-LW-ESI ist ein LoRaWAN®-Energiesensor-Interface, das Energiedaten von Strom- oder Gaszählern erfasst und über LoRaWAN® überträgt. Diese Ausführung ist für den Betrieb mit einem separat erhältlichen Energiesensor der dnt-ES-xxx-Familie konzipiert – über diesen erfolgt die eigentliche Messung am Zähler, das Interface übernimmt Auswertung und Funkübertragung. Je nach gewähltem Sensor lassen sich so Gas-, LED-Impuls- oder Smart-Meter-Daten in das LoRaWAN®-Netzwerk einbinden.

Die Montage erfolgt ohne Eingriff am Zähler oder Stromnetz, direkt am Energiezähler mittels Klebe- oder Schraubbefestigung. In Kombination mit der Elbesoft Connect Plattform [https://www.elbesoft-iot.de/elbesoft-connect] werden Interface, Elbesoft LoRaWAN-Gateway und Devicelizenz zu einer sofort einsatzbereiten Lösung für das Energiemonitoring [https://www.elbesoft-iot.de/lorawan-energiemonitoring] gebündelt.

Typische Anwendungsbereiche

Der Sensor eignet sich insbesondere für Anwendungen im Bereich der Energiedatenerfassung an Strom- und Gaszählern:

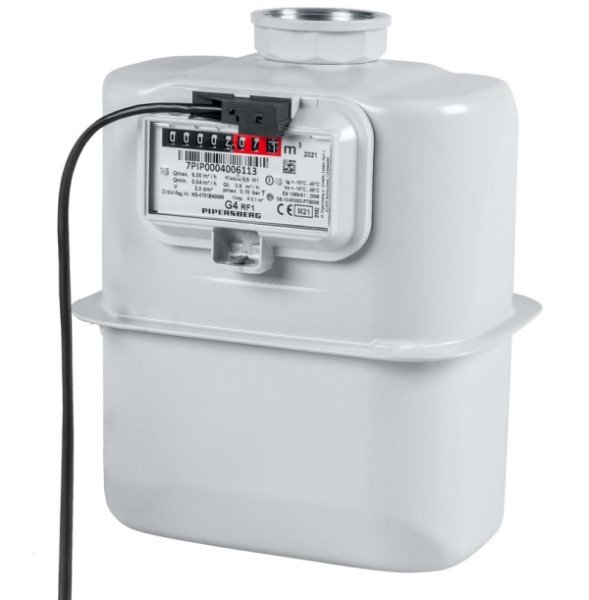

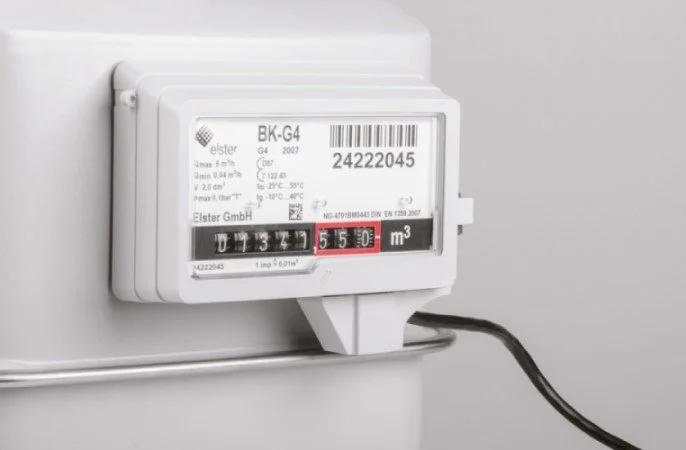

• Fernauslesung von Gaszählern über den kompatiblen Energiesensor dnt-ES-GAS2

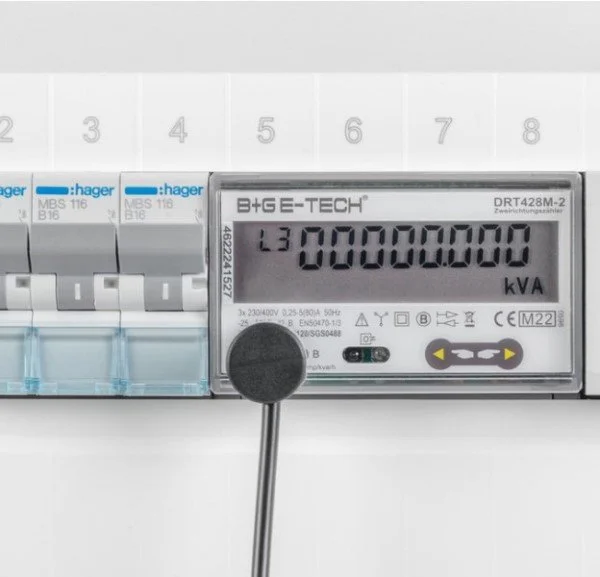

• Erfassung von Zählerimpulsen über den optischen Energiesensor dnt-ES-LED

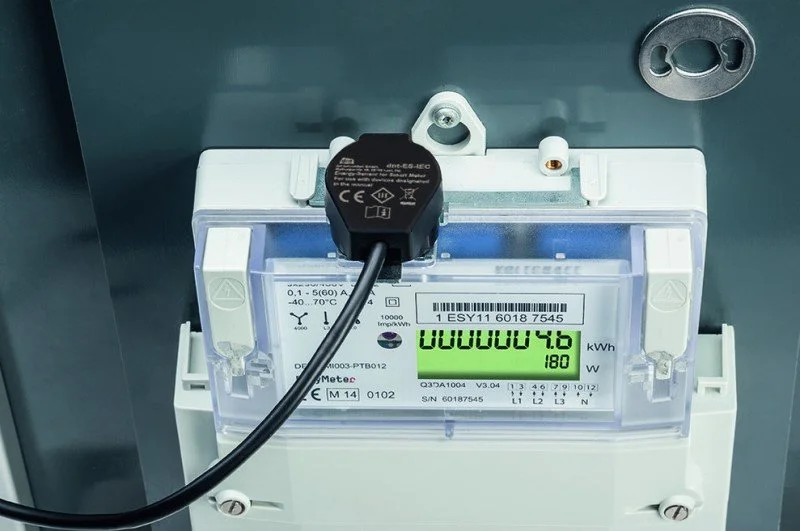

• Anbindung von Smart-Metern mit optischer Info-Schnittstelle über dnt-ES-IEC

• Eigenverbrauchsoptimierung bei PV-Anlagen durch automatisches Zuschalten von Verbrauchern (z. B. elektrische Heizkörper, Klimageräte)

• Verbrauchsabhängige Steuerung angeschlossener Aktoren

• Nachrüstung bestehender Zähler ohne Eingriff in Zähler oder Stromnetz

Plug-&-Play IoT-Integration

In Kombination mit der Elbesoft Connect Plattform [https://www.elbesoft-iot.de/elbesoft-connect] kann das dnt-LW-ESI als Teil einer sofort einsatzbereiten IoT-Lösung genutzt werden. Elbesoft übernimmt die Integration von Geräteanbindung, LoRaWAN®-Konnektivität [https://www.elbesoft-iot.de/lorawan] und Datenvisualisierung.

Technische Besonderheiten

• Funktion: Erfassung und Übertragung von Energiedaten (Strom/Gas) in Verbindung mit separat erhältlichem dnt-ES-xxx-Energiesensor

• Kompatible Sensoren: dnt-ES-GAS2 (Gas), dnt-ES-LED (Impulserfassung), dnt-ES-IEC (Smart-Meter)

• Funkstandard: LoRaWAN® EU868 (V1.0.3), interne Antenne (L-/M-/O-Band)

• Funkreichweite: > 6 km im Freifeld (SF9, Gateway Kerlink PDTIOT-ISS04); Funk-Sendeleistung + 10 dBm

• Sendeintervall: typ. 6 Minuten

• Stromaufnahme: max. 50 mA, Versorgung über 2× 1,5 V AA-Batterien

• Batterielebensdauer: typ. 4 Jahre (variiert nach Nutzung)

• Schutzart: IP20, für den Inneneinsatz

• Umgebungstemperatur: 5 °C bis 35 °C

• Montage: Klebe- oder Schraubbefestigung, kein Eingriff am Zähler oder Stromnetz erforderlich

• Zählertypen: kompatibel mit Bezugs- und Lieferzählern, Zweirichtungszählern, Eintarif- und Zweitarifzählern

• Konfiguration: individuelle Einstellungen über LoRaWAN®-Downlink

Empfohlenes Zubehör

Für die Messfunktion wird zwingend einer der folgenden separat erhältlichen Energiesensoren benötigt:

• Energiesensor GAS // 2 – dnt-ES-GAS2 (Art.-Nr. 160709C1A) – für Gaszähler

• Energiesensor LED – dnt-ES-LED (Art.-Nr. 160697C1A) – für Zähler mit LED-/Impulsschnittstelle

• Energiesensor für Smart-Meter – dnt-ES-IEC (Art.-Nr. 160703C1A) – für Stromzähler mit optischer Info-Schnittstelle

Bitte beachten Sie

Die Funkeinheit ist nur in Verbindung mit einer Elbesoft Connect Plattform Device Lizenz und einem Elbesoft LoRaWAN-Gateway nutzbar.

Das dnt-LW-ESI benötigt zwingend einen separat erhältlichen Energiesensor der dnt-ES-xxx-Familie, um Messdaten erfassen zu können (siehe Empfohlenes Zubehör). Bei Nutzung mit dem Energiesensor dnt-ES-IEC wird das in Österreich gängige Protokoll Idis CII nicht unterstützt; außerdem muss die optische Info-Schnittstelle des Stromzählers freigeschaltet sein – ist dies nicht der Fall, ist eine Aktivierungs-PIN beim zuständigen Netzbetreiber anzufragen. Die zulässige Umgebungstemperatur beträgt 5 °C bis 35 °C und ist damit enger gefasst als bei anderen LoRaWAN-Produkten im Sortiment – für den Einsatz in unbeheizten Räumen bitte vorab prüfen.

Konditionen – Elbesoft Connect IoT-Plattform

Mit Ihrer Erstbestellung über unseren Online-Shop erhalten Sie je Gerät kostenfrei eine Devicelizenz für 12 Monate auf unserer Elbesoft Connect Plattform. Bei Nutzung unserer LoRaWAN-Gateways sind die Kosten des LoRaWAN-Netzwerkservers in der Devicelizenz und den Paketpreisen bereits inkludiert.

Die kostenfreie Devicelizenz gilt ausschließlich für Erstbestellungen über unseren Online-Shop und ist auf maximal 10 Devicelizenzen begrenzt. Für individuell angefragte Angebote und Rahmenvereinbarungen gelten die dort vereinbarten Konditionen; eine kostenfreie Devicelizenz ist in diesen Fällen nicht enthalten. Ab 11 Geräten sowie bei größeren Stückzahlen unterbreiten wir Ihnen gern ein individuelles Angebot. Die Devicelizenz ist nicht übertragbar und nicht mit anderen Angeboten kombinierbar.

Leistungsumfang der Plattform (Auszug):

• Zentrale Verwaltung von Sensoren (Standorte, Gebäude, Räume)

• Status- und Health-Monitoring (Erreichbarkeit, letzte Meldung, Batteriestand/Versorgung, Signalqualität – sofern verfügbar)

• Gerätemanagement, Zuweisung zu Gebäuden/Grundrissen

• Datenvisualisierung in Dashboards

• Benachrichtigungen per E-Mail und SMS, optional fein steuerbar über Notification-Tags (z. B. pro Bereich/Team)

• Weitere Informationen unter Elbesoft Connect [https://www.elbesoft-iot.de/elbesoft-connect]

• Datenspeicherung: bis zu 1 Jahr

• Nutzerkonten: max. 10 Benutzer pro Kundenaccount

Weitere Details finden Sie in unseren AGB [https://www.elbesoft-iot.de/agbs].

Tarifübersicht nach dem ersten Jahr

Nach Ablauf des ersten Jahres oder bei Systemerweiterungen wählen Sie einfach das passende Paket. Die Abrechnung erfolgt unkompliziert per Jahrespaket:
